16NiCrS4表面硬化鋼簡(jiǎn)介：
16NiCrS4 是一種表面硬化鋼，具有良好的尺寸穩定性、高韌性和改進(jìn)的切削加工性。
146S 是一種鑄錠鋼?；瘜W(xué)成分得到很好的控制，使鋼具有向高端 (HH) 方向的可控淬透性。它降低了硅含量，以降低滲碳過(guò)程中的內部氧化傾向。規定的硫含量可確保良好的機械加工性能。
4730是一種連續鑄鋼。化學(xué)成分得到很好的控制，使鋼具有可控的低端 (HL) 淬透性。為了提高機械加工性，這種鋼根據我們的 M-Steel 概念進(jìn)行加工。
SS 2511, 16NCD5 (AFNOR), 637 A 16 (BS), 16NC6 (AFNOR), BS 637M17 M
| 變體 | 投擲 | 可焊性 | C ％ | 硅% | 錳 % | % | % | 鉻% | 你 ％ | 鉬% | 銅% | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 146S | 我知道了 | CEV 0.81最大值 | 敏 | 0.13 | 0.05 | 0.70 | - | 0.035 | 0.60 | 0.80 | 0.05 | - |
| Pcm 0.4最大 | 最大限度 | 0.25 | 0.15 | 1.10 | 0.025 | 0.050 | 1.20 | 1.40 | 0.20 | - | ||
| 4730 | 抄送 | CEV 最大值 | 敏 | 0.13 | 0.10 | 0.70 | 0.000 | 0.010 | 0.60 | 0.80 | - | - |
| Pcm 最大值 | 最大限度 | 0.19 | 0.25 | 1.00 | 0.035 | 0.040 | 1.00 | 1.10 | - | - | ||
| EN ISO 683-3 16NiCrS4 | 標準 | CEV 0.67最大值 | 敏 | 0.13 | 0.15 | 0.70 | - | 0.020 | 0.60 | 0.80 | - | - |
| Pcm 0.33最大值 | 最大限度 | 0.19 | 0.40 | 1.00 | 0.025 | 0.040 | 1.00 | 1.10 | - | 0.40 |
| 變體 | 狀況 | 格式 | 尺寸[毫米] | 最小屈服強度[MPa] | 抗拉強度[MPa] | 伸長(cháng)率 A 5 [%] | 硬度 |
|---|---|---|---|---|---|---|---|
| Rp 0.2 * R eh , ** R el | |||||||
| 146S | +U | 圓棒 | 24 < 190 | 650* | 840 典型 | 15 | 260 HB 典型值 |
| +A | 圓棒 | 24 < 190 | - | - | - | 170 HB 典型值 | |
| +Q | 圓棒 | < 30 | 490* | 800-1200 | 8 | 260-380 HB | |
| 4730 | +AR | 圓棒 | 25 < 160 | - | - | - | < 250 HB |
| 溫度°C | |
|---|---|
| 交流1 | 714 |
| 交流3 | 799 |
| 治療 | 狀況 | 溫度循環(huán) | 冷卻/淬火 |
|---|---|---|---|
| 熱鍛 | +AR | 浸泡在 800 - 1200 o C | 在空氣中 |
| 規范化 | +N | 860 - 890 ? ? | 在空氣中 |
| 軟退火 | +A | 600 - 670 ? C / 2H | 在空氣中 |
| 淬火 | +Q | 硬化溫度 840 - 890 o C | 在油中 |
| 滲碳 | +Q | 滲碳浸泡硬化 780 - 830 o C | 在油中 |
| 回火 | +QT | 160 - 250 o C浸泡1hr | 在空氣中 |

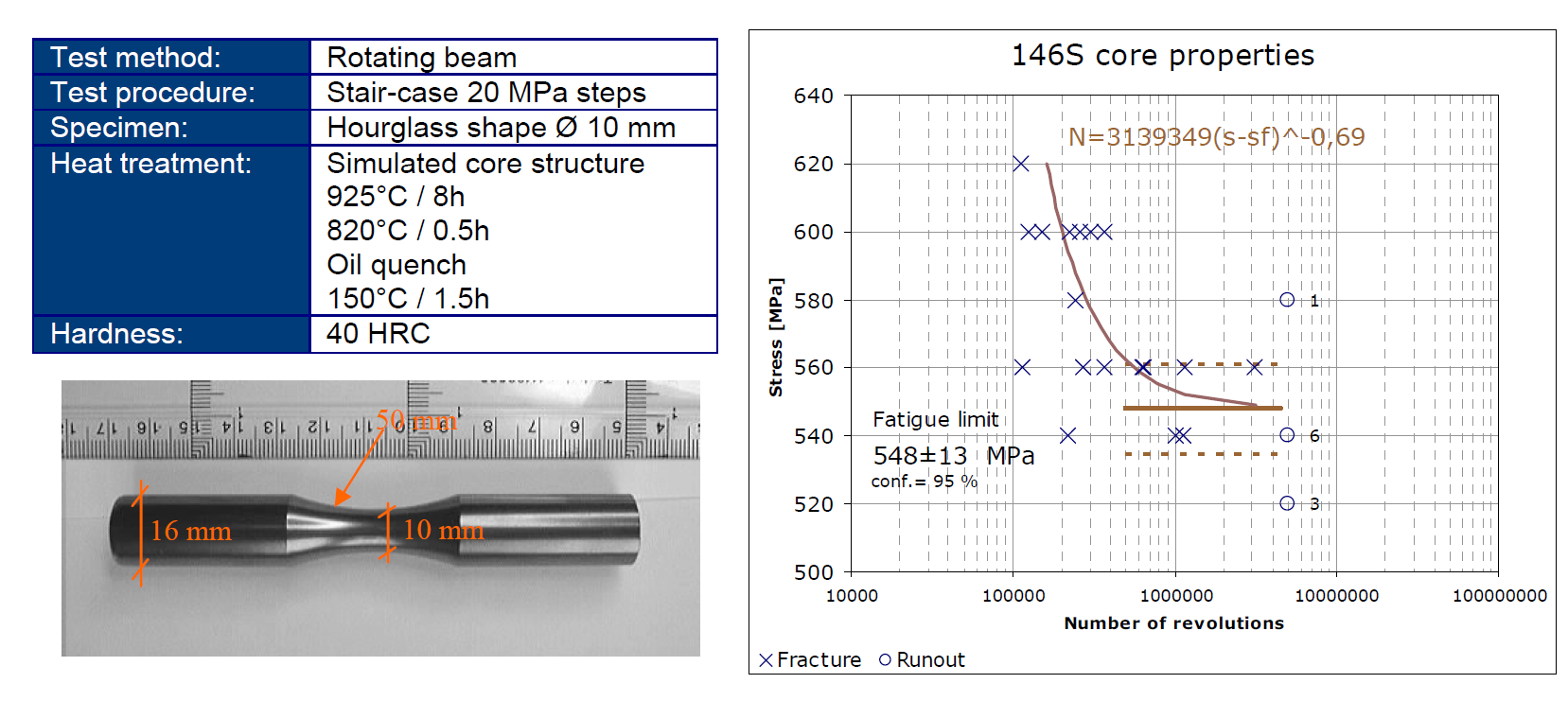

| 微夾雜物 | 宏觀(guān)夾雜物 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用標準 | ASTM E45 | 適用標準 | ISO 3763 （藍色骨折） | ||||||||
| 采樣 | ASTM A295 | 采樣 | 鋼坯統計檢驗 | ||||||||
最大平均值 限制 | 一個(gè) | 乙 | C | D | 限制 | < 5 毫米/分米2 | |||||
| 釷 | 他 | 釷 | 他 | 釷 | 他 | 釷 | 他 | ||||
| 2,5 | 1,5 | 1,0 | 0,5 | 0 | 0 | 0,5 | 0,5 | ||||
| 楊氏模塊 (GPa) | 泊松比 (-) | 剪切模量 (GPa) | 密度（公斤/立方米） |
|---|---|---|---|
| 210 | 0.3 | 80 | 7800 |
| 平均 CTE 20-300°C (μm/m°K) | 比熱容 50/100°C (J/kg°K) | 導熱系數 環(huán)境溫度 (W/m°K) | 電阻率環(huán)境溫度 (μΩm) |
| 12 | 460 - 480 | 40 - 45 | 0.20 - 0.25 |
